產品概述

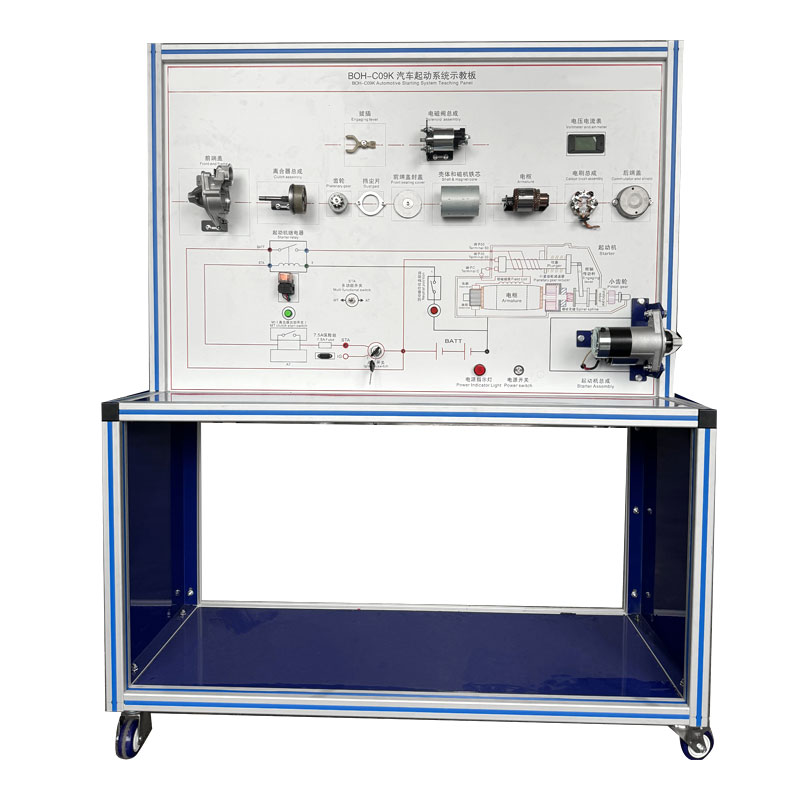

本教學設備基于豐田卡羅拉1.6L原廠起動機總成構建，配套原廠零部件，完整還原汽車起動系統結構及工作原理。適用于中高等汽車院校及培訓機構的起動系統理論教學與實訓操作。
功能說明
原車電路還原
基于原車電路設計起動系統，展示系統組成結構。
動態工作演示
操作起動開關觸發起動機運行，實時顯示啟動電流及蓄電池電壓變化。
結構解析
面板集成起動機分解部件，按裝配順序排列并標注名稱，支持直觀認知。
信號檢測
面板設置檢測端子，可直接測量電阻、電壓、電流、頻率等電信號。
同步監測
配置電壓表、電流表，動態顯示起動系統工作狀態。
結構組成
起動機分解部件
起動機總成（含驅動齒輪、電磁開關、電樞、定子線圈等原廠組件）檢測模塊
外接檢測端子 | 系統電壓表 | 系統電流表面板工藝
高強度復合鋁塑板 | 激光彩色噴繪電路原理圖 | 防磨損保護膜
技術參數
| 項目 | 參數 |
|---|---|
| 適配車型 | 豐田卡羅拉1.6L |
| 工作電源 | 12V直流蓄電池 |
| 檢測信號類型 | 電阻/電壓/電流/頻率 |
| 外形尺寸（長×寬×高） | 1275×505×1610mm |
