產品概述

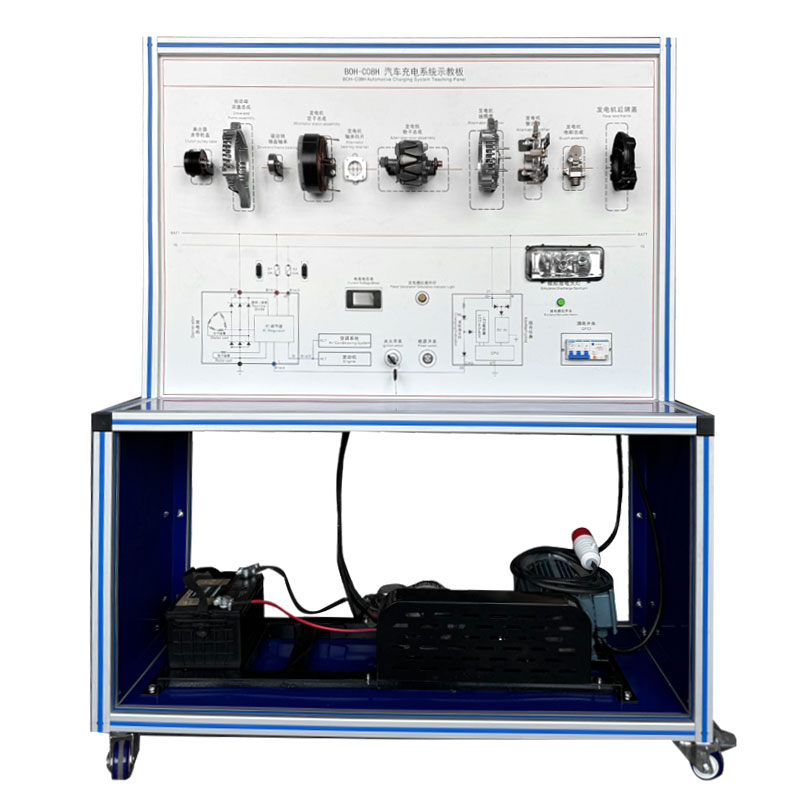

本教學設備基于豐田卡羅拉1.6L原廠發電機總成構建，配套原廠零部件，完整還原汽車充電系統結構及工作原理。適用于中高等汽車院校及培訓機構的理論教學與實訓考核。
功能說明
原車電路展示
基于原車電路設計充電系統，展示系統組成結構。
動態工作演示
點火開關觸發三相電機運行，驅動發電機工作，實時顯示充電指示燈狀態及蓄電池電壓變化。
數據監測
配置電流表、電壓表，實時顯示充電電流及蓄電池電壓數值。
結構解析
面板集成發電機分解部件（含皮帶輪鎖緊螺母、定子線圈、轉子、整流器等），部件按裝配順序排列并標注名稱。
信號檢測
面板設置檢測端子，支持直接測量電阻、電壓、電流、頻率等電信號。
結構組成
發電機分解部件
皮帶輪鎖緊螺母 | 皮帶輪 | 前端殼體 | 前軸承 | 前軸承蓋
定子線圈 | 轉子 | 后軸承 | 后端蓋 | 整流器
IC調節器與電刷組件驅動系統
1.5kW三相異步電機，配備定制飛輪盤及皮帶傳動系統，模擬原車發電過程。監測系統
同步顯示電壓表、電流表；可外接負荷電阻及繼電器，模擬負載狀態下電壓/電流變化。
安全保護
漏電保護開關
電機防護網
技術參數
| 項目 | 參數 |
|---|---|
| 輸入電源 | 三相380V ±10% 50Hz |
| 整機功率 | ≤4.5kW |
| 工作電源 | 12V直流蓄電池 |
| 驅動電機 | 1.5kW三相異步電機 |
| 外形尺寸（長×寬×高） | 1275×505×1610mm |
