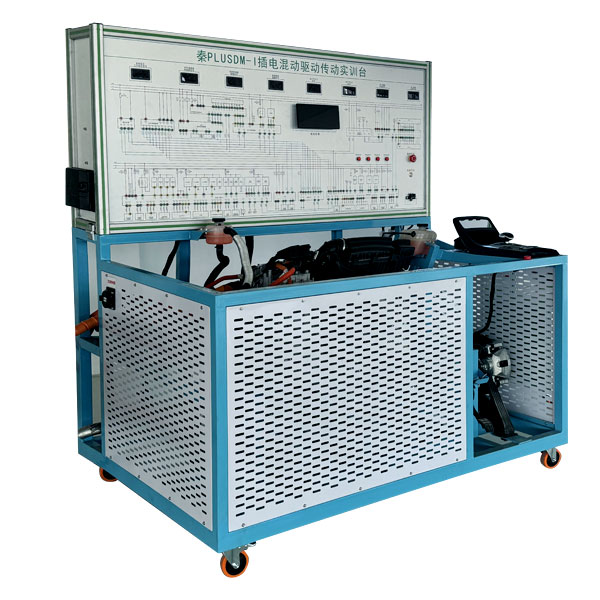

一、系統概述
適配車型：比亞迪秦Plus DM-i全系
實訓類型：新能源動力系統拆裝/檢測/故障模擬一體化教學
系統組成：
驍云-插混專用1.5L高效發動機（BYD472QA）
EHS電混系統（雙電機+單檔減速器）
磷酸鐵鋰刀片電池組（18.32kWh）
整車控制器（VCU）+混動控制系統（HCU）
能量回收系統仿真模塊
二、核心參數
1. 動力單元
| 組件 | 技術參數 |
|---|---|
| 汽油發動機 | 1.5L自然吸氣，最大功率81kW/6000rpm |
| 驅動電機 | 永磁同步電機，峰值功率145kW |
| 發電機 | 峰值功率94kW，支持智能發電 |
| 動力電池 | 直流電壓≥320V，SOC可調范圍10-100% |
2. 實訓臺架
| 項目 | 規格說明 |
|---|---|
| 控制面板 | 7寸工業級觸控屏，支持OBD數據流讀取 |
| 示教板 | LED背光原理圖+動態指示燈系統 |
| 安全防護 | 急停開關×3，電壓監測報警系統 |
| 工作電壓 | AC220V±10%/50Hz |
三、教學功能亮點
? 深度交互系統
可模擬12種典型故障（包含電機缺相、電池SOC異常等）
配備虛擬儀表顯示真實行車數據
? 模塊化設計
各子系統獨立供電接口
快拆式線束連接器（IP67防護等級）
透明化變速箱殼體（可視化換擋過程）
? 智能診斷系統
配套專用診斷儀接口
實時波形分析功能（支持CAN總線通訊）
故障代碼庫包含50+原廠DTC
四、配套資源
原廠維修手冊（電子版）
3D仿真教學軟件（含動力流動態演示）
標準實訓課程包（32課時）
智能考核系統（教師端可設置故障點）
五、安全認證
通過ISO9001教學設備認證
符合GB/T 38186-2019電動汽車實訓臺標準
標配絕緣檢測儀（2500V耐壓測試）
應用場景：
? 職業院校新能源汽車專業教學
? 4S店技師晉級培訓
? 職業技能鑒定考核
