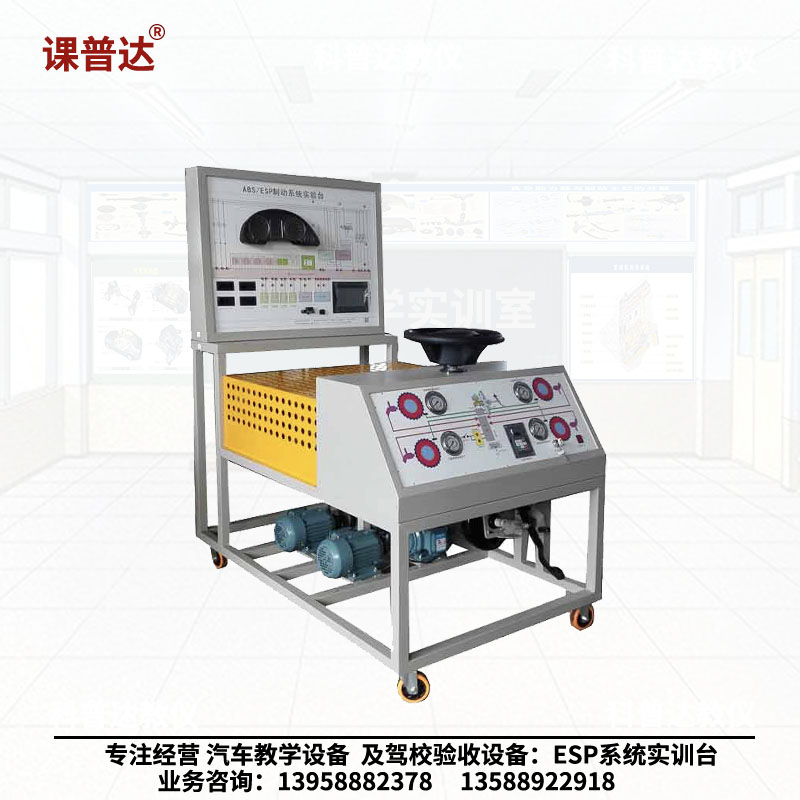

汽車ABS/ASR/ESP制動系統實訓臺采用大眾速騰與邁騰汽車ABS/ASR/ESP制動系統為基礎，配有ABS/ASR/ESP系統工作原理圖，真實展示緊急制動時ABS/ASR/ESP系統工作過程。滿足對ABS/ASR/ESP制動系統的結構組成、動作演示等教學功能。適合于汽車ABS/ASR/ESP制動系統理論教學和檢測與維修實訓的教學需要。

1.      實驗系統用于汽車ESP制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性教學以及考核使用；

2.      運轉部分:用變頻器帶動四個三相電機工作,模擬汽車在路面行使,踩下制動踏板,在制動碟將要抱死時,ABS系統開始工作,使制動碟處在抱死與不抱死的臨界狀態,在制動蹋板上明顯感受到不斷的反彈作用,充分展示ESP系統的工作過程;

3.      展示部分:

面板上有原車ESP系統的規范原理圖、電路圖（線色、線徑、元件符號、接頭符號等）和ABS液壓工作圖，并能直接在電路圖上檢測ESP電路進行各元件及故障分析診斷;

面板上安裝有4個壓力表,充分反映制動總泵和制動分泵的壓力變化,ESP系統工作時,各個車輪的壓力表指針不停的擺動,表現ESP工作時系統不停地施壓和泄荷工作;

面板上裝有ESP故障指示燈,可反映ESP電控系統工作狀況,當ESP燈亮?xí)r,表現ESP電控部分有故障,制動時ESP失效,系統以常規制動方式進行.

檢測診斷部分:

配有診斷接口，能通過專用設備進行動態數據流、故障碼等參數的讀取和設置；

外接式診斷端子，可通過專用檢儀器進行全整個電控系統信號的檢測與分析。

一、汽車ABS/ASR/ESP制動系統實訓臺功能特點：

1、真實的汽車ABS/ASR/ESP制動系統實物為基礎，完整展示ABS/ASR/ESP制動系統的組成結構。

2、由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/ASR/ESP系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR/ESP系統的工作過程。

3、實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS/ASR/ESP制動系統實物，認識和分析控制系統的工作原理。

4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5、實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。

6、實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

7、設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

8、采用離合器連接制動盤與電機輸出軸、可實現各車輪制動差速,剎車時剎車踏板不停地出現比較明顯的反彈現象。(選配)

二、技術規格：

1、外形尺寸：1500×1000×1700mm(長×寬×高)
