產品主要特點：

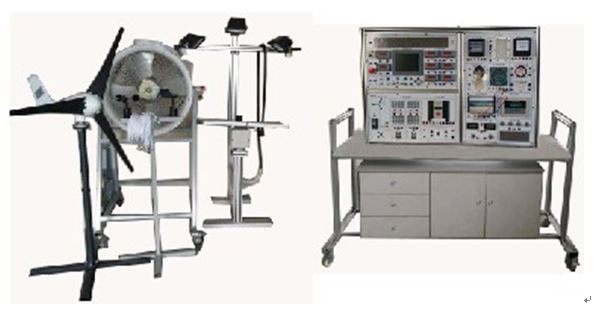

本實訓平臺由風光互補實物模型、實驗臺、實驗桌三大部分組成。主要功能模塊包括大功率模擬風源系統、家用風力發電機系統、風速風向測量系統、太陽能電池組件陣列、多功能雙軸跟蹤系統、模擬光源控制系統、8吋觸摸屏監控系統、16X128LED漢字點陣系統、環境監測系統、風光互補液晶屏充、放電控制器、免維護品牌鉛酸蓄電池組、單相離網逆變系統、單相并網逆變系統、可調直流恒壓、恒流電源、交直流負載和外接負載系統等組成，各系統采用模塊化設計。

整套實訓裝置采用工業鋁型材為主體結構，面板采用加厚環氧樹脂板，字跡清晰明了、造型簡潔美觀；

各系統模塊化、開放化設計，采用品牌加粗實訓導線進行各種光伏實訓，提高了學生的動手能力實訓速度；

多功能雙軸跟蹤系統，采用四象限光電傳感器控制，可實現跟蹤系統的手動、自動、遙控三種控制方式；

采用4塊工業太陽能電池板，可進行串、并聯組合，模仿大型工業光伏發電系統的組建；

大功率模擬風源系統可以實現在室內進行風力發電實驗，且風量大小和方向可以調節；

風速風向測試系統可監測風量大小和風向的方位角度，并實時由液晶屏顯示出來；

采用室內P3.0紅色漢字點陣模塊組成漢字顯示系統，加強了學生對單片機點陣控制方面的學習和了解；

開放8吋觸摸屏監控系統的所有接口，便于客戶對產品的二次開發升級；

豐富的外接太陽能LED負載產品，使學生對光伏工業應用方面的了解；

  采用可調恒壓恒流電源，便于對太陽能控制器的各項參數進行測試；

  在以前老實驗臺的基礎上增加了蓄電池組，便于對控制器雙系統實訓的展開；增加了單相并網逆變器，使學生對光伏并網的知識了解。

  以上所有產品擁有自主知識產權，可協商提供各種單片機測試程序；

風光互補發電實訓平臺主要技術參數

一、風力發電系統技術參數

1、模擬風源：

風機功率：2.2KW                                   額定電壓：AC380V

頻率：50HZ                                        轉速：1450轉/分

風量：300米³  /分                                 相數：3相

2、風力發電機：100W，12V

額定功率：100W                                    最大功率：130W

標稱電壓：三相AC12V                              啟動風速：2m/s

額定風速：10m/s                                   工作風速：2.5 -25m/s

安全風速：55m/s                                   額定轉速：400r/m

風輪直徑：1.2米                                   葉片數量：3片

葉片材料：尼龍纖維                                風機凈重：6KG

3、風速風向儀：

風速：0-60m/s  精度±0.1m/s                       風向：0～360°精度±3^o

工作電源：AC 220V±10%                            記錄間隔：1～240min連續可設置

通訊接口：RS485                                   外形尺寸：165×125×75mm

二、雙軸跟蹤系統

1、太陽能電池板：

     主要采用4塊小型太陽能電池板陣列組裝形式，可實現太陽能電池板的并聯和串聯方式，進而提供大電流或大電壓的兩種充電方式。每塊主要技術參數如下：

最大輸出功率：10W                                 開路電壓：21.9V

短路電流：0.88A                                   工作電壓：17.5V

工作電流：0.57A                                   最大系統電壓：1000V

尺寸：336×308×25MM                              重量：1.4KG

2、雙軸跟蹤系統單元

雙軸跟蹤主要采用交流電機或直流步進電機配合減速機構組合而成，控制方式有手動、自動、遙控三種工作模式。各種操作模式功能如下：

手動模式：可對雙軸跟蹤系統上的太陽能電池板向上（向南）、向下（向北）、向左（向西）、向右（向東）四個方向的控制，其中上下互鎖，左右互鎖；

自動模式：通過光電傳感器和單片機電路對電機的控制，使太陽能電池板始終面向強的光源（類似于向日葵）， 使太陽能電池板輸出功率達到最大化，這一功能在工業上應用比較廣泛；

遙控模式：可對雙軸跟蹤系統上的太陽能電池板向上（向南）、向下（向北）、向左（向西）、向右（向東）四個方向的控制，其中上下互鎖，左右互鎖；遙控距離一般在15米以內；

跟蹤角度、精度：

1） 精度：±0.5°

  2）水平回轉角度：0-360°（角度可調）

3）俯仰角度：0-90°（角度可調）

3、模擬光源：采用光譜范圍接近于太陽光的室外大功率投光燈，通過電路對光源的控制，便于在室內進行太陽能電池板的各項參數測試；整個雙軸跟蹤采用重型工業鋁型材搭建而成，外觀新穎時尚，造型簡單實用。獨有的LED漢字點陣模塊預留程序下載接口，便于學習和進行二次開發。

三、實驗臺技術參數：

實驗臺整體采用鋁木結構后傾向設計（下寬上窄）。面板采用加厚工業環氧樹脂板，數控銑床精密開孔，數控絲印烤漆處理，使面板字跡清晰、一目了然。

   1、LED漢字點陣：采用兩塊P3.0室內紅色16×64LED點陣模塊級聯而成，預留程序下載接口，便于二次開發。

   2、監控系統：8吋工業觸摸屏實時監控所有電壓、電流、功率、頻率、數據以及動態曲線顯示及存儲；監控系統開放所有接口，便于二次升級開發；

   3、數據顯示系統：八只自主產權智能數顯通訊儀表實時顯示交直流電壓、電流數據。并配合數據采集系統在觸摸屏或者電腦上顯示所有數據。以達到遠程監視和控制的目的；

   4、按鍵開關控制系統：選用國內品牌按鈕開關以及自主產權控制電路，完成對模擬光源和雙軸跟蹤系統的控制；每項功能都有相應的指示燈指示；

   5、控制器：選用液晶屏數顯風光互補充放電控制器，可以完成不同系統電壓的實訓，有完善的保護系統和豐富的菜單設置功能和多種控制模式，不是傳統的控制器能比擬的。（功能和參數太多，詳見說明書或咨詢）

     顯示功能：液晶屏顯示太陽能電池電壓、電流、功率和風力發電機電池電壓、電流、功率以及負載A電流、負載B電流。

     按鍵功能：四個按鍵可以對各項功能的切換或各項參數的設置、修改等；

     接口功能：八位接線端子排分別連接電池板、風力發電機、蓄電池、負載A和負載B；

     參數設置調節功能：適用于不同的類型電池。并且各項參數能設置。過放電壓可調、過充電壓可調、過放返回電壓可調、兩路負載輸出電流可調、兩路負載光控定時時間分別可調、兩路負載工作模式可調；

     系統電壓：12V；充、放電電流0-10A；

     保護功能：具有完善的過壓、過流、防反接、過熱等保護功能；

   6、蓄電池組：采用國內品牌鉛酸免維護蓄電池組，比以前傳統實驗臺增加一組，便于對雙系統實訓內容的展開，每組蓄電池的容量是12V 、12AH；

   7、單相離網逆變器：采用單相純正弦波逆變器（不是方波逆變器），具有完善的保護功能，主要參數如下：

     直流輸入電壓：DC10.5-15V；空載電流:<0.5%；

     轉換效率：>85%；

     輸出電壓：AC220V±5%

     額定功率：150W；  瞬間功率：300W

     輸出波形：純正弦波 ； 輸出頻率：50HZ

     保護功能：輸入防反接、過載、過壓、過熱、短路等

     低壓報警：DC10V±0.5V ；低壓關斷：DC9.5V±0.5V ；

     高壓報警：DC14.4V±0.5V ；高壓關斷：DC15.5V±0.5V ；

   8、單相并網逆變器：采用能并接于單相市電的并網逆變器，增加了對并網指示的了解。主要參數如下：

     直流輸入電壓：DC10.5-28V；最大輸入電壓：<DC30.2V

     最大輸出功率因數：99%；

     輸出電壓：AC180V-AC260V；

     輸出頻率：45-53HZ

     孤島保護效應：有

     MPPT功能：有

     保護功能：輸入防反接、過載、過壓、過熱、短路等

     輸出電流總諧波失真：<5%

   9、可調恒壓恒流電源：提供兩路DC0-30V、0-5A恒壓恒流電源便于對控制器的各項參數進行測試。

   10、負載單元：提供豐富的在機交直流感性負載和交直流阻性負載，便于學生對太陽能新能源工業的應用的了解。本實驗臺還提供了更多的外接交直流負載。

     A、在機負載包括以下內容：

       感性負載：DC12V風扇、AC220V風扇；

       阻性負載：DC12VLED燈、AC220VLED燈；

       通用負載：28WLED庭院燈、10歐-99.99K可變電阻箱；

       電度表：兩塊機械式電度表配合離、并網逆變器測量發電量和用電量；

     B、外接式電子負載包括以下內容：

       太陽能交通爆閃燈；

       太陽能交通信號燈；

       LED旋轉時鐘；

       LED漢字點陣模塊；

       旋轉LED漢字；

  四、光伏發電實訓平臺主要參數如下：

     1、實訓臺主要技術參數：

        供電電源：三相四線AC380V±10%、50HZ；

        電源功率：≤3KW ；

安全保護：動作電流≤30mA、動作時間≤0.1s

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

        外形尺寸（長×寬×高）：120×25×80CM

        重量：約50KG

2、雙軸跟蹤系統主要參數：

外形尺寸（長×寬×高）：1.2×0.85×1.8米；

重量：約35KG；
