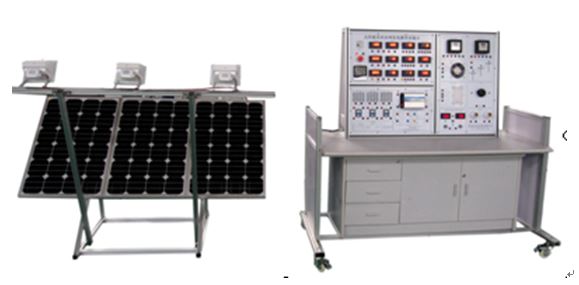

(1)系統簡介

太陽能光伏并網系統主要的工作特點是太陽能組件產生的直流電經并網逆變器轉換成符合電網要求的交流電后直接進入公共電網。

 (2)技術參數

光伏陣列系統單元

光伏陣列輸出電壓/功率：DC12V/300W；

并網頻率范圍：47.8～51.2Hz；

效率：94.5%；

功率因數：>0.99；

最大功率跟蹤：DC12.5V-30V；

工作環境：溫度-20℃～50℃；

相對濕度：﹤90﹪（25℃）；

光伏并網系統單元

直流輸入

額定方陣輸入功率：300W;

MPPT 電壓范圍：DC12.5V-30V;

直流輸入電壓：DC 12V;

交流輸出

額定交流輸出功率：200W;

額定輸出電壓：220VAC;

額定頻率：50 Hz;

效率：η max＞94%;

性能特點

電網監控：數據通過帶電氣隔離的RS485 進行傳輸;

電磁兼容性：EN50081,part1/ EN50082,part1;

電網干擾：EN61000-3-2;

電網檢測：DIN VDE 126;

相移：＜1°;

設備運行時自耗電能：＜7W;

直流電壓紋波：VPP＜10%;
