汽車發動機傳感器、執行器實訓臺、
汽車電子及電氣實訓及考核系統,

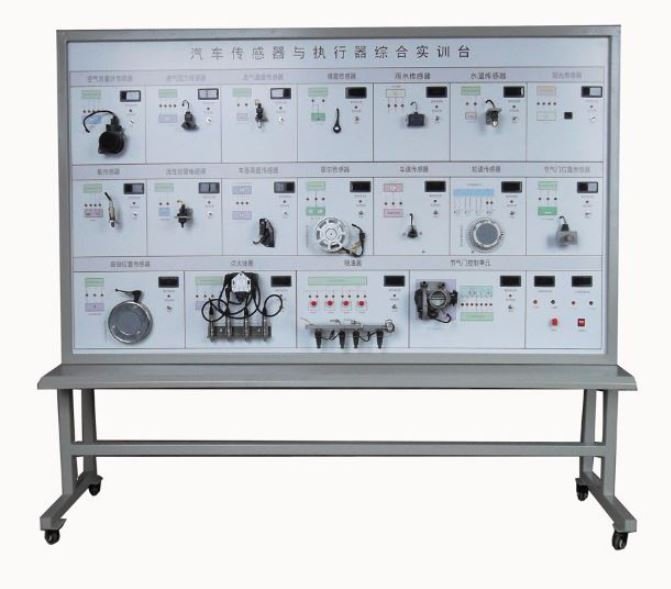

傳感器執行器實訓實驗臺

型號kpd-qc70
產品編號：8712322

【產品簡介】

本實驗臺以大眾電控系統傳感器、執行器實物為基礎，由移動臺架、示教面板二部分組成。適用于中高等職業學院和培訓機構的汽車傳感器、執行器構造與維修實訓教學，能夠滿足傳感器、執行器系統的結構、工作原理、故障設置及診斷的教學需要。

【標準配置】

一、移動臺架

故障與考核器、直流12V電源、漏電安全保護裝置等；

二、示教面板

1、點火鎖總成、

OBD-II診斷座、

發動機防盜電腦、

發動機控制電腦ECU、

曲軸位置感應器、

凸輪軸位置傳感器、

節氣門位置傳感器、

水溫傳感器等、

氧傳感器、

爆震傳感器、

空氣流量計、

燃油泵傳感器

節氣門體、

點火線圈、

火花塞、

2、數字式檢測參數表等；

3、彩色的電路圖和原理圖、外接式的檢測端子。

【功能特點】

一、展示功能：

1、每一種傳感器或執行器做成一個模塊，每個模塊都配備有傳感器或執行器實物，彩色傳感器或執行器結構和電路工作原理圖、外接式的檢測端子等；

2、彩色的發動機傳感器、執行器結構和電路工作原理圖，便于學員對照實物進行結構和工作原理的教學。

二、動態運行功能：

通過電腦板、防盜、控制系統與傳感器、執行器等組合成完整的發動機電控系統，配備各相關輔助控制裝置及調速電機驅動，可如原車一樣實際工作。真實反映各種工況時傳感器的工作狀況變化引起執行器工作狀況的改變，達到真實演示噴油器工作和點火系統工作的實訓效果。通過調速裝置可體現出在不同的轉速情況下的點火和噴油頻率變化情況。

三、檢測功能：

直觀的電控系統原理圖、外接式檢測端子，利用配備的檢測參數表或其它儀器可進行各傳感器、執行器和電路參數的檢測與分析。

四、自診斷功能：

通過OBD-II診斷座，使用通用或?qū)Ｓ脙x器可進行讀取動態數據流、讀取波形、讀取故障碼、消除故障碼、系統登陸等自診斷實訓；

自帶漏電保護開關、電源保險絲，具有較高的安全系數

一、面板工藝和特點

面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

1、采用4mm厚優質鋁板。

2、采用進口優質高強度高粘性的鋁塑板UV或印刷。

二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。

三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。

四、金屬表面采用高溫噴塑處理，漆面堅固美觀。

重   量：120kg
