一、產品簡介

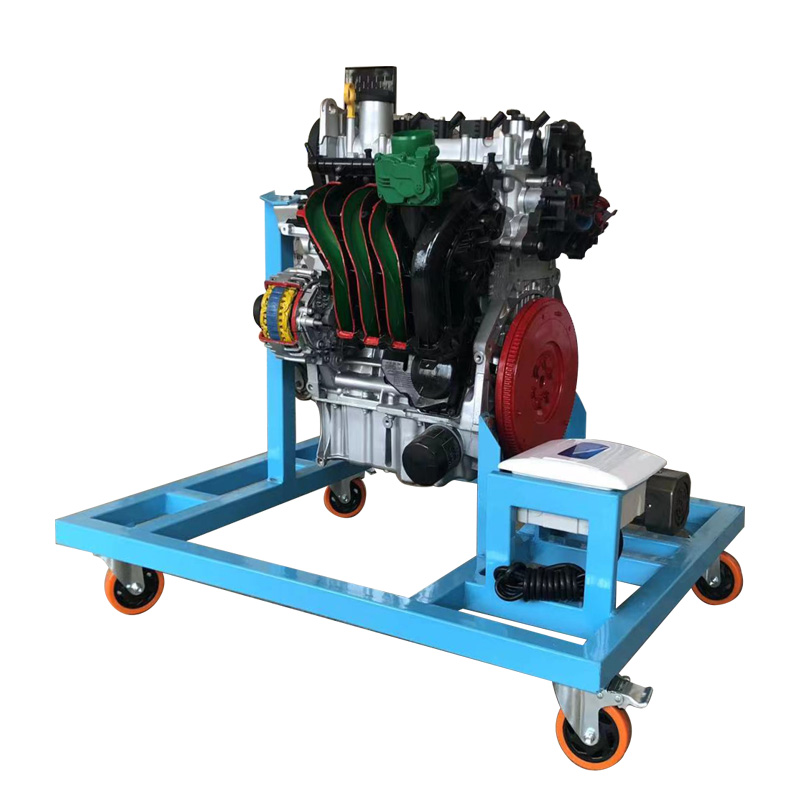

本產品專為汽車工程教學研發，以 大眾朗逸原廠EA211 1.5L電控汽油發動機 為基礎，通過數控線切割技術對關鍵部位進行精密剖切，完整展示發動機內外部結構及動態工作原理。適用于高等院校、職業院校的《發動機構造與維修》課程，滿足 結構認知、拆裝實訓、原理示教 等教學需求135。

二、核心配置與參數

三、功能詳解

1. 真實結構展示

• 完整保留 EA211發動機總成（含電控系統、傳感器、執行器），剖切面覆蓋 曲軸連桿機構、配氣機構、潤滑系統 等核心部件15。

• 動態演示：通過減速電機驅動曲軸（轉速≤15轉/分），模擬 進氣-壓縮-做功-排氣 四沖程循環，直觀展示活塞運動、氣門開閉、正時皮帶傳動等聯動過程39。

2. 教學優化設計

• 分層解剖：關鍵部位（缸體、曲軸箱、凸輪軸）采用多級剖切，內部結構層次分明。

• 色彩標注：不同系統部件噴涂對比色，強化視覺辨識15。

• 模塊化設計：支持發電機、起動機、噴油嘴等部件的獨立拆裝訓練。

3. 工業級移動臺架

• 高強度結構：國標鋼管焊接框架，表面經防銹漆+高溫噴塑處理，邊緣圓角防刮傷13。

• 便捷移動：萬向輪帶鎖止功能，教學場地靈活調整，承重穩定。

四、技術規格

• 發動機型號：EA211 1.5L MPI（原廠適配大眾朗逸）

• 電源輸入：220V±10% 50Hz

• 驅動電機：?jiǎn)蜗帻X輪減速電機

• 額定功率：250W

• 轉速范圍：0-15轉/分

• 臺架尺寸：1200×600×800mm（長×寬×高）

• 工作溫度：-20℃～+50℃

• 安全認證：漏電保護開關（DZ47LE-32）

五、實訓項目

1. 結構認知：電控系統組件識別、進排氣歧管布局分析。

2. 拆裝訓練：火花塞更換、正時皮帶對位、噴油嘴拆卸清洗。

3. 原理驗證：曲軸旋轉與配氣機構聯動觀察、潤滑系統工作路徑解析159。
