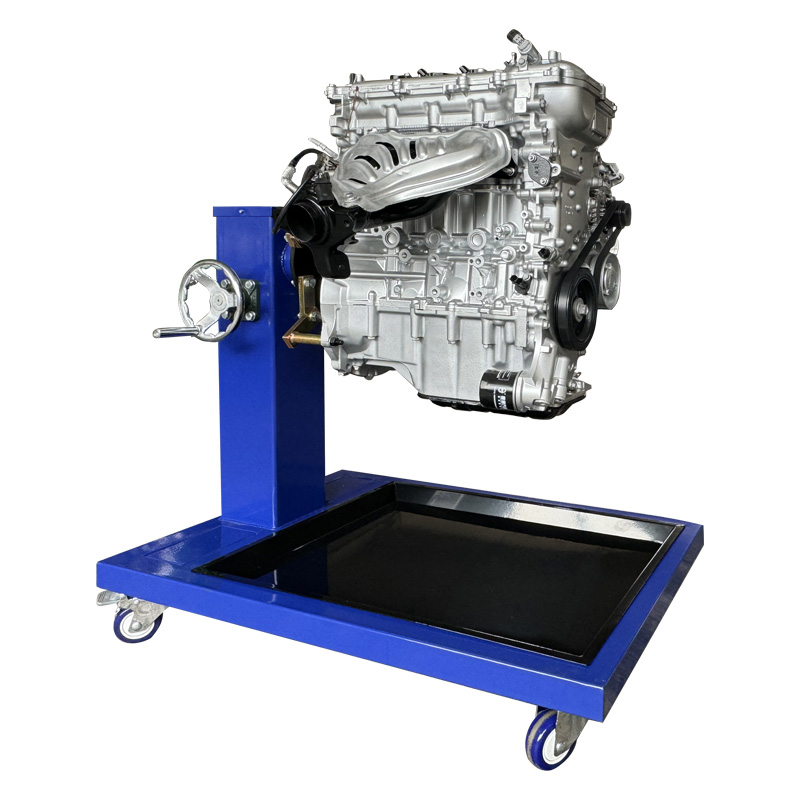

豐田卡羅拉發動機拆裝實訓臺架（附翻轉架）
（適配原廠發動機總成，支持360°自由翻轉）
一、核心參數
| 發動機系統 | 翻轉架系統 | 教學功能 |
|---|---|---|
| 發動機型號：豐田卡羅拉原廠發動機總成（如1ZR-FE/2ZR-FE） | 結構：渦輪蝸桿機械翻轉機構 | 適配課程：發動機拆裝/結構認知/維修實訓 |
| 類型：直列四缸/電控汽油發動機 | 旋轉：360°自由旋轉+任意角度鎖止 | 動態演示：手動旋轉曲軸觀察聯動機構 |
| 組成部件：完整發動機總成（含點火/噴油/進氣/排氣系統）、傳感器、執行器、充電系統 | 移動：4個帶鎖止萬向輪（尼龍橡膠材質） | 安全防護：框架圓角打磨+防銹噴涂 |
| 尺寸：臺架約950×850×650mm（長×寬×高） | 承重：≥300kg（靜態） | 適配標準：職業院校汽修教學大綱 |
二、功能詳解
真實發動機總成
采用 豐田卡羅拉原廠發動機（含完整電控系統），保留原車線束、傳感器、執行器，確保結構真實性。
支持手動旋轉曲軸，觀察 活塞連桿運動、氣門開閉、正時皮帶（鏈條）傳動 等機械聯動過程。
渦輪蝸桿翻轉架
360°旋轉+鎖止：?jiǎn)问植僮骷纯煞D(zhuǎn)發動機，水平/垂直/倒置多角度固定，便于底部部件拆裝。
接油盤集成設計：防止拆卸過程中機油滲漏，保持教學環境清潔。
工業級穩定性：國標鋼管焊接框架，表面經防銹漆+深灰色噴塑處理，邊緣圓角防刮傷。
教學適配性
剖切展示：對曲軸箱、缸蓋等關鍵部位進行局部剖切，保留剖切面原始金屬質感。
模塊化拆裝：支持發電機、起動機、噴油嘴等部件的獨立拆卸與安裝訓練。
安全設計：無外接電源，純機械操作，規避教學觸電風險。
三、實訓項目
發動機總成結構認知：電控系統組件識別、進排氣歧管布局分析。
基礎拆裝訓練：火花塞更換、正時皮帶對位、節氣門拆卸清洗。
機械原理驗證：曲軸旋轉與配氣機構聯動觀察、機油泵工作路徑解析。
四、技術優勢
原廠品質：基于量產發動機改制，部件參數與實車一致，無異響、無功能缺失。
高效維護：翻轉架鎖止機構采用工業級軸承，長期使用無松動。
低成本耗材：無需連接燃油/冷卻液即可完成基礎拆裝教學。
