一、產品概述

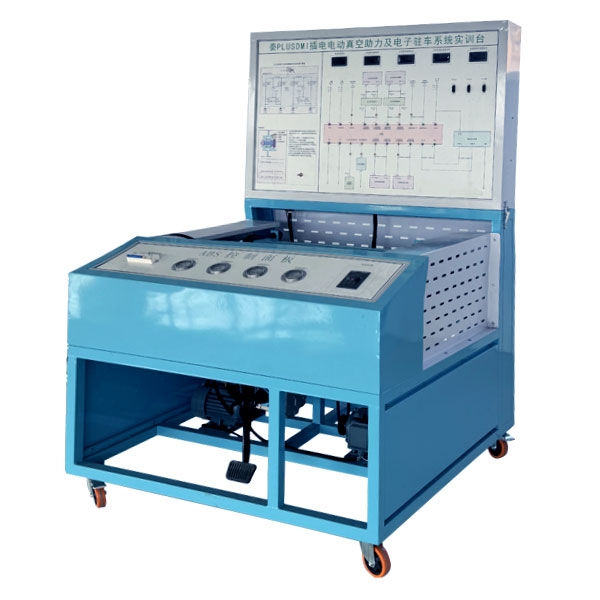

本實訓臺基于比亞迪秦PLUS DM-i原車系統開發，完整還原電動真空助力制動系統（EVP）及電子駐車系統（EPB）的硬件結構與控制邏輯，支持動態演示、故障模擬、數據檢測等功能，適用于新能源汽車維修技術教學與技能考核。
二、核心參數
| 項目 | 參數說明 |
|---|---|
| 適配車型 | 比亞迪秦PLUS DM-i插電式混合動力車型 |
| 系統組成 | 1. 電動真空助力系統（含真空泵、真空罐、助力器、制動主缸） 2. 電子駐車系統（EPB控制模塊、卡鉗電機、傳感器） 3. 原車線束與控制器（VCU/EPB-ECU） |
| 供電電壓 | AC 220V±10% / 50Hz（適配新能源汽車高壓安全標準） |
| 顯示面板 | 1. 高清電路原理圖與結構示意圖 2. LED指示燈（系統狀態/故障提示） 3. 7寸觸控屏（實時數據流顯示） |
| 功能特性 | - 支持真空助力系統工作壓力動態監測 - EPB駐車/釋放動作模擬 - 真空泵啟停邏輯演示 - OBD-II診斷接口（支持原廠協議讀取/清除故障碼） |
| 故障模擬 | 支持10+種典型故障設置（如：真空壓力傳感器失效、EPB電機斷路、CAN通信異常等） |
| 安全保護 | 過壓/過流保護、漏電保護、急停開關、絕緣防護裝置 |
| 實訓臺尺寸 | 1500mm×700mm×1700mm（長×寬×高） |
| 工作環境 | 溫度：-10℃~50℃；濕度：≤80% |
三、實訓項目
電動真空助力系統結構認知與工作原理分析
EPB電子駐車系統拆裝與校準流程實訓
真空壓力傳感器信號檢測與故障診斷
EPB系統緊急釋放操作（模擬斷電應急）
CAN總線通信協議解析與數據流分析
系統典型故障案例診斷與排除
四、配置清單
| 組件 | 規格/說明 |
|---|---|
| 原車電動真空助力總成 | 含真空泵、助力器、壓力傳感器 |
| EPB電子駐車執行機構 | 左/右后輪卡鉗總成（帶電機） |
| 控制模塊 | 原車EPB-ECU、VCU控制器 |
| 數字儀表 | 顯示真空壓力、電機轉速、故障代碼等參數 |
| 故障設置模塊 | 隱蔽式按鍵，支持無線/有線故障設置 |
| 移動支架 | 帶鎖止萬向輪 |
五、選配項
配套3D仿真教學軟件（系統原理動畫/交互式拆裝）
智能考核系統（教師端APP遠程出題/評分）
高壓安全防護套裝（絕緣工具/警示標識）
六、應用場景
職業院校新能源汽車專業實訓室
主機廠技術培訓中心
4S店維修技師技能提升
售后服務
整機質保1年，終身技術支持
