產品名稱：北汽EV160EV純電動分控聯動式系統實訓室

    產品品牌：課普達

    產品型號：KPTEV60QFD

    產品編號：87261216

北汽EV160一站式教學系統，一鍵控制，6臺設備聯動在一起運行

純電動汽車電池管理系統實訓臺

純電動汽車驅動系統實訓臺

純電動汽車空調系統實訓臺

純電動汽車助力轉向系統實訓臺

純電動汽車電機控制系統實訓臺

純電動汽車車身電器系統實訓臺

26.

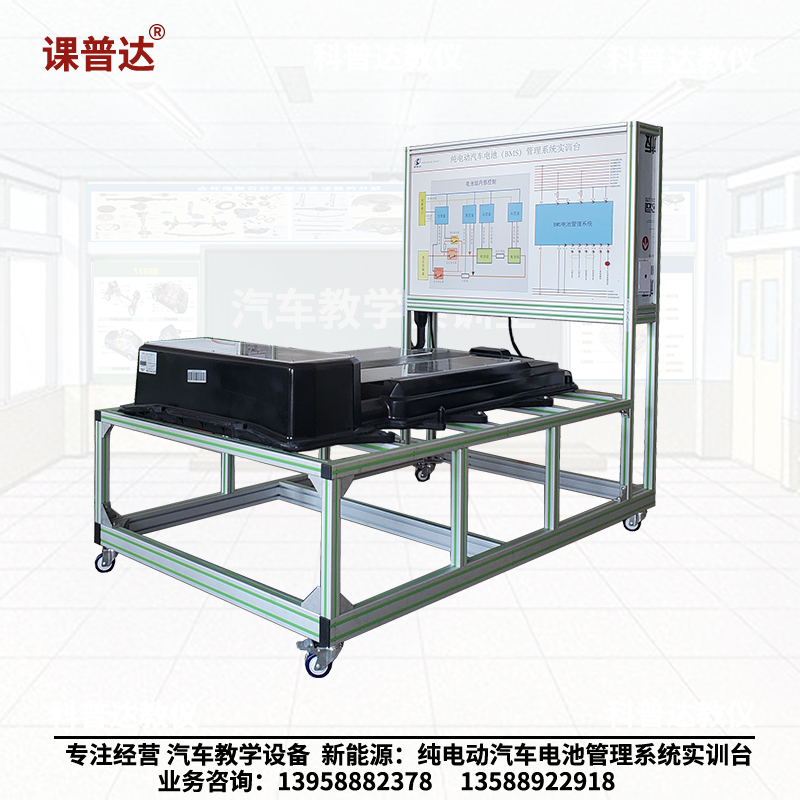

純電動汽車電池（BMS）管理系統實訓臺

    1. 總體概述

    實訓臺選用北汽ev160純電動汽車原車電池，真實地呈現了動力電池包核心零部件之間的連接控制關系、安裝位置，以及高壓系統安全注意事項，并培養學員對電池動力電池包故障分析和處理能力。

    2. 設備組成

    實訓臺包含以下主要配件：①原車電池組總成*1套；②維修開關*1個；③移動臺架*1臺；④高壓直流母線*1套；⑤低壓電池信息采樣通信線*1套。

    3. 功能描述

    1） 真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系；

    2） 各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；

    3） 本實訓臺為驅動傳動系統等實訓臺提供動力源，連接電纜線為原車配套，與原車連接方式相同；

    4） 動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察。；

    5） 動力電池包半透明設計，便于學員觀察電池內部結構；

    6） 動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源；

    7） 教板完整顯示動力電池包，充電，放電工作原理圖；

    8） 實訓臺底部安裝6個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置，實訓臺為企業開發成熟產品。

    4. 技術特性

    1） 臺架尺寸：長1.8m*寬1.2m*高1m

    2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

    3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

    4） 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

    5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

    6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

    7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

    8）  透明蓋板：8mm厚度絕緣透明亞克力板

    5. 實訓項目

    1）  了解新能源動力電池控制原理；

    2）  了解新能源動力電池主要零部件功能；

    3）  熟悉新能源動力電池各種狀態下控制關系；

    4）  熟悉新能源動力電池故障，學會查找故障原因；

    5）  明確高壓系統操作安全注意事項，掌握高壓連接器和低壓接插件插拔方法；

    6）  熟悉電池管理系統BMS工作原理；

    7） 了解單體動力電池電壓等級和容量；

    8）  熟悉動力電池包在各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律。

純電動汽車驅動系統實訓臺

    1. 總體概述

    實訓臺選用北汽ev160純電動汽車驅動系統部件，功能和控制方式與通用純電動車完全相同，真實地呈現了新能源電驅動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。

    2. 設備組成

    實訓臺包含以下主要配件：①原車低壓蓄電池*1個；②移動臺架*1臺；③ABS泵*1個；④組合儀表總成*1套；⑤檔位旋鈕開關總成*1個；⑥制動分泵*2個；⑦加速踏板總成*1套；⑧油門踏板總成*1套；⑨真空助力器總成*1個。

    3. 功能描述

    1） 真實可運行的新能源電驅動傳動系統集成，充分展示各主要零部件組成結構和邏輯控制關系；

    2） 各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；

    3） 教板上繪制電路控制圖，油門踩下后，觀察車輛運行狀態各項參數，掌握純電動車運行過程控制邏輯和主要部件參數變化規律；

    4） 模擬車輛負載系統，真實再現電驅動傳動系統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等參數變化規律；

    5） 臺架的高壓元器件都將被高透明度的有機玻璃保護起來，并留有必要的用于高壓元器件插接的可以打開的移動窗口，以保證設備中的高壓器件和線纜不會在日常存放過程中受到任何損害，從而產生絕緣性能下降的危害；

    6） 真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量吸收概念。

    7） 實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

    8） 實訓臺配備有制動器防護罩等安全保護裝置。

    9） 教板完整顯示電驅動傳動系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化；

    10） 實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置；

    11） 實訓臺配備智能化故障設置和考核系統，掌握實車故障處理能力。
純電動汽車空調系統實訓臺

    1. 總體概述

    選用原裝北汽ev160純電動汽車空調和暖風系統；真實地呈現了北汽純電動汽車空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數，培養學員對江淮純電動汽車空調和暖風系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。

    2. 設備組成

    實訓臺包含以下主要配件：①電動空調壓縮機*1臺；②移動臺架*1臺；③冷疑器總成*1套；④空調控制器總成*1個；⑤蒸發箱總成*1個；⑥室外溫度傳感器*1個；⑦電子膨脹閥*1套。

    3. 功能描述

    1） 空調制冷系統：由空調驅動器驅動的電動壓縮機將氣態的制冷劑從蒸發器中抽出，并將其壓入冷凝器。高壓氣態制冷劑經冷凝器時液化而進行熱交換（釋放熱量），熱量被車外的空氣帶走。高壓液態的制冷劑經膨脹閥的節流作用而降壓，低壓液態制冷劑在蒸發器中氣化而進行熱交換（吸收熱量），蒸發器附近被冷卻了的空氣通過鼓風機吹入車廂。氣態的制冷劑又被壓縮機抽走，泵入冷凝器，如此使制冷劑進行封閉的循環流動，不斷地將車廂內的熱量排到車外，使車廂內的氣溫降至適宜的溫度。

    2） 暖風加熱系統：供暖系統采用 PTC 水加熱器總成加熱冷卻液，冷卻液先由水泵抽空調暖風副水箱總成內的冷卻液泵進PTC 水加熱器總成，加熱后的冷卻液流經暖風芯體，再回至空調暖風副水箱總成，如此循環。

    3） 各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸，讓學員在拆裝連線過程掌握空調暖風系統零部件拆裝要點。

    4） 本實訓臺與驅動傳動系統實訓臺連接工作，連接電纜線為原車配套，與原車連接方式相同，由動力電池和管理系統實訓臺供電工作。

    5） 教板完整顯示空調和暖風系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。

    6） 臺架的高壓元器件都將被高透明度的有機玻璃保護起來，并留有必要的用于高壓元器件插接的可以打開的移動窗口，以保證設備中的高壓器件和線纜不會在日常存放過程中受到任何損害，從而產生絕緣性能下降的危害；

    7） 實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

    4. 技術特性

    1） 臺架尺寸：長1.2m*寬0.8m*高1m

    2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

    3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

    4） 系統電路圖噴繪方式：UV打?。ㄏ到y(tǒng)電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

    5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

    6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

    7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

    5. 實訓項目

    1） 了解純電動汽車空調制冷工作原理；

    2） 了解純電動汽車空調制冷主要零部件功能；

    3） 了解純電動汽車空調制冷與傳統車區別；

    4） 了解純電動汽車暖風模塊工作原理；

    5） 了解純電動汽車暖風模塊主要零部件功能；

    6） 了解純電動汽車暖風模塊與傳統車區別；

    7） 熟悉冷媒排放，抽空，加注實訓；

    8） 熟悉管路拆裝、連接實訓；

    9） 熟悉空調系統的高低壓力的檢測及故障判斷。
純電動汽車助力轉向系統實訓臺

    1. 總體概述

    選用真實的北汽ev160純電動汽車電動助力EPS系統，包括方向盤、方向機、前橋、左右羊角總成、左右下擺臂、左右前懸架總成、EPS控制電腦、EPS助力電機等，并結合檢測面板實現電動助力EPS系統的檢查與維護，診斷與測量，實訓臺上安裝有檢測端子，可直接在面板上檢測電動助力EPS系統各電路元件的電信號。

    2. 設備組成

    實訓臺包含以下主要配件：①轉向電機總成*1個；②前輪*2個；③方向盤總成*1個；④轉向電腦*1個；⑤減震器彈簧*2個；⑥電動助力轉向器帶橫拉桿總成*1個；⑦下擺臂總成*2套；⑧羊角總成*2套。

    3. 功能描述

    1） 真實可運行的新能源電動轉向助力系統，充分展示各主要零部件組成結構和邏輯控制關系；

    2） 各主要部件安裝在臺架上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動轉向助力零部件拆裝要點；

    3） 演示電動助力EPS工作原理和控制過程；

    4） 北汽EV160 EPS系統是在機械轉向系統的基礎上，將最新的電子技術和高性能的電機控制技術應用于汽車轉向系統。EPS系統在原有汽車轉向系統的基礎上，改造并且增加了以下幾個部分:EPS電子控制單元、扭矩及轉角傳感器、EPS電機等。系統的傳動機構采用電機驅動，取代了傳統機械液壓機構。它能夠在各種環境下給駕駛員提供實時轉向盤助力；

    5） 通過面板了解電動助力EPS系統運行特點與診斷方法，實現系統的故障設置與診斷分析；

    6） 采用鋁合金面板，表面噴白色油漆經過特殊涂層處理，采用溶劑型平板技術印刷彩色電路原理圖，保證耐磨和不變色；

    4. 技術特性

    1） 臺架尺寸：長1.2m*寬0.8m*高1.2m

    2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

    3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

    4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

    5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

    6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

    7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

    5. 實訓項目

    1） 了解北汽純電動汽車EPS 工作原理；

    2） 了解北汽純電動汽車 EPS 技術先進性和優點；

    3） 了解北汽純電動汽車助力控制功能；

    4） 了解北汽純電動汽車回正控制功能。
純電動汽車電機控制系統實訓臺

    1. 總體概述

    采用北汽EV160純電動汽車原車主控制系統由VCU整車控制器、MCU電機控制器、PDU高壓控制盒構成。真實展示純電動汽車主控制系統工作過程與組成結構。適用于中高職院校對純電動汽車主控制系統的原理教學需要。

    2. 設備組成

    實訓臺包含以下主要配件：①電機控制器總成*1套；②移動臺架*1臺；③車載充電機總成*1套；④DC/DC總成*1套；⑤冷卻水壺*1套；⑥直流充電口*1個；⑦交流充電口*1個。

    3. 功能描述

    1） DC-DC轉換器模塊模塊將高壓電轉換為13.8V低壓電電，為低壓系統供電。

    2） 電機控制器MCU模塊接受駕駛需求將直流電轉有效的換為三相交流電驅動電機，并通過U/V/W高壓接觸器輸出。

    3） 車載充電器模塊外接220V交流電轉換為高壓直流電，并通過直流充電正和直流充電負高壓接觸器給動力電池包充電。

    4） 教學臺后側安裝歐標直流快充和交流充電口，交流充電口支持交流220VAC/7KW慢充，不支持380V交流充電；注意必須確保地線連接可靠；

    5） 車載充電機，電機控制器，DC/DC轉換器上蓋部位全部采用半透明改裝，使學員清晰了解控制原理和內部控制元件；

    6） 教學臺安裝有4mm的紅色和黑色測試端子，學生可在工位上同時對電信號進行測量，如電壓信號、電阻信息、頻率信號等；

    7） 實訓臺檢測面板絲印各系統總成電路原理圖，檢測面板采用鋁塑板材質；檢測端子名稱采用彩色字體絲印，并標注與原理圖上線路連接關系對應的數字；

    8） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。

    4. 技術特性

    1） 臺架尺寸：長1.2m*寬0.8m*高1.2m

    2） 框體材質：歐標工業銀色鋁型材/磨砂氧化

    3） 主面板材質：鋁塑板耐候、耐磨、耐高溫、高強度、耐腐蝕

    4） 系統電路圖噴繪方式：UV打印（系統電路圖完全遵循原廠維修手冊電路圖繪制拼接而成）

    5） 側面板材質：鋁塑復合板（耐候、耐腐蝕、高強度、耐高溫）

    6） 測試孔：高質量尼龍料高壓安全型4mm面板香蕉插座孔/PA66高強度尼龍/黃銅鍍鎳/材料電鍍符合RoHS環保

    7） 承重輪：采用尼龍材料一次合成，高承重，高耐磨，輪面車輪寬大，使其具有超高穩定性，旋轉靈活，耐久力更出眾，軸承雙軸承設計，承重更均勻，耐壓抗沖擊

    5. 實訓項目

    1） 掌握純電動汽車DC/DC轉換器系統的結構及工作原理；

    2） 掌握純電動汽車車載充電機系統的結構及工作原理；

    3） 進行純電動汽車電機控制器系統的結構及工作原理；

    4） 掌握純電動汽車充放電系統常見故障與排除。
純電動汽車車身電器系統實訓臺

    1. 總體概述

    選用真實的北汽ev160電動汽車電器系統實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、音響系統等汽車電器各系統的組成結構和工作過程，適用于中高等職業技術院校對純電動整車電器理論和維修實訓的教學需要。

    2. 設備組成

    實訓臺包含以下主要配件：①大燈總成*2套；②移動臺架*1臺；③霧燈總成*2套；④后視鏡總成*2套；⑤門鎖電機*4套；⑥雨刮電機*2個；⑦組合開關總成*1個；⑧牌照燈*2個；⑨玻璃升降電機*4個；⑩車窗開關*4個；?后視鏡開關*1個；?危險燈開關*1個；?尾燈總成*2套。

    3. 功能描述

    1） 真實可運行的純電動汽車整車電器系統，充分展示汽車整車電器系統的組成結構；

    2） 接通電源操縱示教板上的各種電器開關、按鈕、真實演示汽車汽車燈光系統、雨刮系統、喇叭系統、電動車窗系統、電動門鎖、電動后視鏡等汽車電器各系統的工作過程；

    3） 示教板面板采用高級材料具有耐磨、防潮、耐污染、耐腐蝕、不褪色等特點。面板有彩色電路圖、插接件標識圖、數字化參數顯示等內容，學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理；

    4） 示教板面板上安裝有檢測端子，可直接在面板上檢測純電動汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；

    5） 實訓臺設有右前遠光燈、左前轉向燈、左后霧燈、左制動燈、右前門鎖電機等實車故障，方便教師實現智能教學；

    6） 實訓臺采用高強度歐標鋁型材制作，加以防撞膠條裝飾，堅固耐用外觀美麗，底部安裝4個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
