概 述

中央空調實訓裝置”是職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《制冷設備維修工（高級工）》等課程的教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。

二、特 點

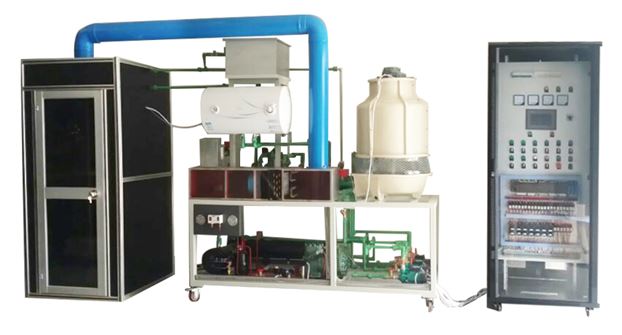

1.  面向?qū)嵱栴I域教學 本裝置是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。并增加了一些輔助配置，讓學生全面地掌握中央空調技能知識。

2.  實用性強 控制器采用三菱可編程控制器，上位機軟件實時顯示系統運行狀態及數據。

3.  直觀性強 實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

4.  綜合性強 整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。

5.  控制方式 采用手動和自動兩種控制方法控制，并且可通過上位機軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況?？刂葡到y(tǒng)中采用連鎖控制、保護措施等一系列措施對系統進行保護控制。通過對PLC程序編輯，可改變系統的控制過程。

三、技術性能

1.  電源：三相五線～380V±10% 50Hz

2.  外形尺寸：300cm×100cm×210cm

3.  制冷劑類型：R22

4.  最大供冷量：7.5kW

5.  冷卻循環水泵：38L/min  揚程10米

6.  冷凍循環水泵：38L/min  揚程10米

7.  供熱循環水泵：38L/min  揚程10米

8.  模擬鍋爐功率：1500W  容量：60L

9.  風機盤管：350m3/h

10. 系統保護：具有高低壓力、過熱保護裝置

11. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
