產品名稱：科魯茲自動空調實訓臺

產品品牌：課普達

產品型號：KPDKLZZZKT

產品編號：8717212

【產品簡介】

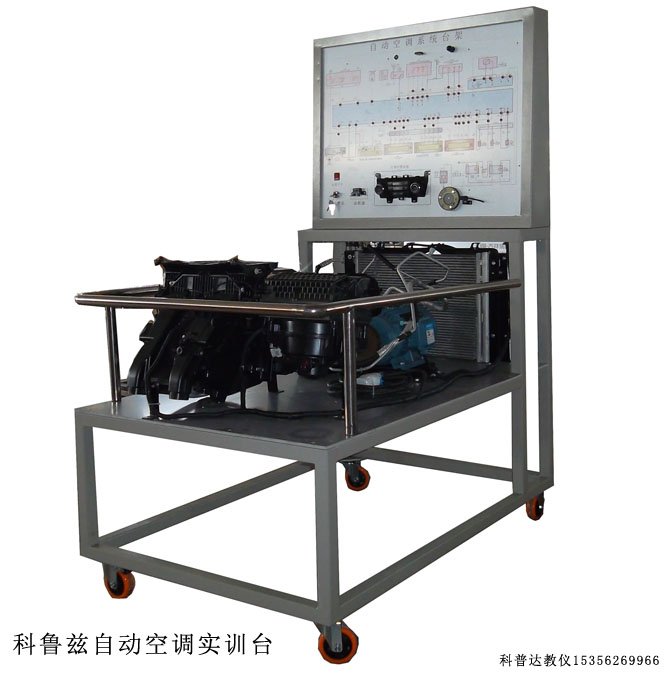

本實驗臺以科魯茲自動空調系統實物為基礎，由主臺架、控制檢測臺二部分組成。適用于中等職業學院和培訓機構的汽車自動空調系統構造與維修實訓教學，能夠滿足對自動空調系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

【標準配置】

一、主臺架

配備有科魯茲自動空調系統所有的組成部分（包括冷凝器、電子扇、空調管路、壓縮機、干燥瓶、蒸發箱總成、鼓風機等）；輔助組成部分（包括壓縮機驅動電機）等；

二、控制臺

1、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關；

2、面板設有點火開關、自動空調控制面板（電腦）、空調高低壓表、出風口電子溫度表、OBD-II診斷座、各種信號模擬調整裝置等。

3、繼電器、保險絲。

4、可調整式傳感器故障模擬（軟故障設置）裝置；

5、集成電路故障設置及故障排除系統等。

三、檢測臺

1、參數顯示數字電壓表（顯示各種傳感器參數值）；故障燈、LED顯示燈。

2、完整的彩色自動空調電控系統電路結構及工作原理圖；彩色自動空調系統結構及工作原理圖；

3、與電腦針腳一致的外接式檢測端子。

【功能特點】

一、展示功能：

1、把空調系統部件按合理的位置排布，充分體現空調系統的組成和結構原理；

2、完整的彩色自動空調電控系統電路結構及工作原理圖；彩色自動空調系統結構及工作原理圖，便于對照實物進行自動空調結構和電控原理的教學；

二、動態運行功能：

在原廠空調系統基礎上，配備各相關輔助控制系統，各傳感器、執行器齊全有效，用電動機帶動空調壓縮機工作，空調運行正常。

1、可真實做空調的制冷功能實驗。

2、可進行風向、風量、風門、冷熱調整等空調的使用實際操作；

3、使用專用的設備可正常做冷媒的加注、回收、抽真空、測漏等實訓操作。

三、實時顯示功能：

1、可通過指針表實時顯示空調的高低壓管壓力；

2、電子溫度表可顯示環境、各個出風口或蒸發箱內的溫度；

3、數字電壓表顯示各種傳感器的電壓參數值；

4、LED燈顯示執行器的工作狀態。

四、檢測功能：

1、外接式檢測端子，可直接在面板上進行各傳感器、執行器的檢測與分析。

2、可直接利用本示教板配備的數字電壓檢測表進行各傳感器、執行器的電壓值測量。

五、傳感器信號模擬功能：

可對自動空調各控制系統主要傳感器進行信號模擬（無級線性調整），并實時檢測因傳感器輸入信號的變化而導致的自動空調系統運行狀態的改變。

六、自診斷功能：

配備OBDII故障診斷座，可連接專用解碼器對自動空調電控系統進行故障碼讀取、故障碼清除、數據讀取、波形分析、執行元件測試等檢測實驗。

七、故障設置與考核功能。

八、各功能區清晰，合理的工業造型，整體結構合理，帶高溫和機械轉動安全防護罩、漏電保護開關、保險絲等安全措施，安全系數高。

二、規格參數：

尺寸：（長*寬*高）1250*1000*1600（mm）

重量：150kg

三、實訓項目：

1、空調系統結構認識，執行元件測試診斷；

2、空調系統各個風門及功能操作；

3、空調制冷、供暖二大功能的工作過程操作；

4、空調系統高低壓測壓力對比；

5、空調系統抽真空實操；

6、空調系統檢漏實操；

7、冷媒的加注實操；

8、空調系統綜合檢測、分析及故障排除實操。
